TN-SYSTEM 403 Raummultiplex
- Erste vollelektronische Fernsprech-Nebenstellenanlage der mittleren Baustufe
- Produkt bringt die Markführerschaft für TN
- Um diesen Status zu erhalten, wurde auf dieser Plattform jede Marktanforderung erfüllt: Parallel zur Entwicklung der 4030 "Anlage nach Ausstattung 1" wurden im ZVEI neue Zulassungsvorschriften erarbeitet für "Anlagen nach Ausstattung 2" (siehe hier).
- Raummultiplex = Koppelbausteine als kundenspezifische Integrierte Schaltkreise mit 10 Koppelpunkten (zweiadrig) je MOS-IC (analog)
- 1977 wurden 13 Erprobungsanlagen IID in VB'e und 5 in's Ausland geliefert und in Betrieb benommen.
- 1977 startete die Technikerschulung PA1 im Aus- u. Fortbildungszentrum Urberach.
- 1978 Beginn Serienfertigung und Vertriebsstart.
- 1979 auf der Hannover Messe begann die werbemäßige Vermarktung des Sytem 403 in der Breite.
4030 Ausstattung 1
Ausbau II A, IIB/C, IID, IIE, IIF, IIG
Leistungsmerkmale der Fernmeldeordnung nach "Anlagen nach Ausstattung 1".
 |
1978-4030-abfrageapparat.pdf |
 |

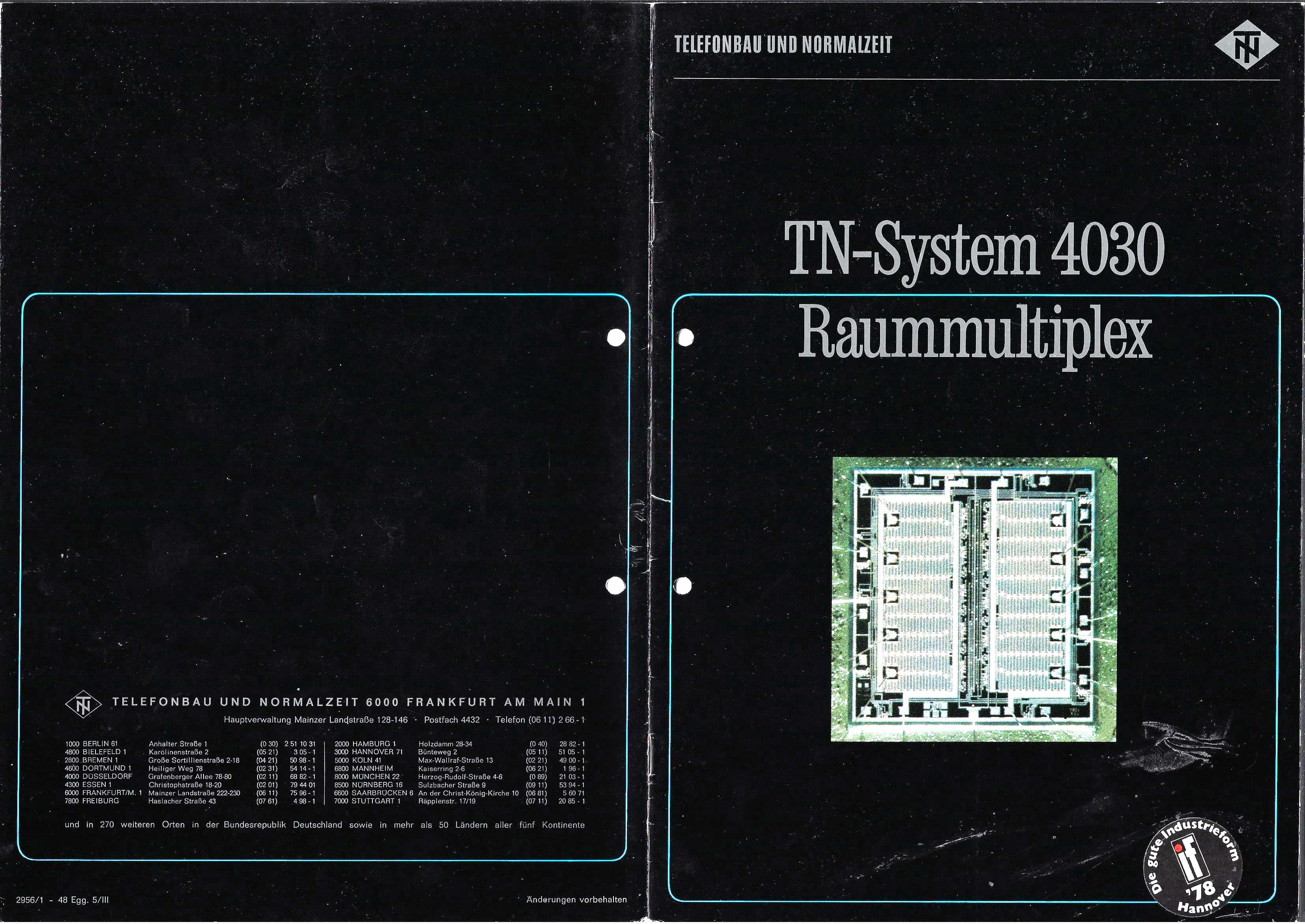

1978-4030-raummultiplex.pdf |
 |
1978-4030-systeminformation.pdf |

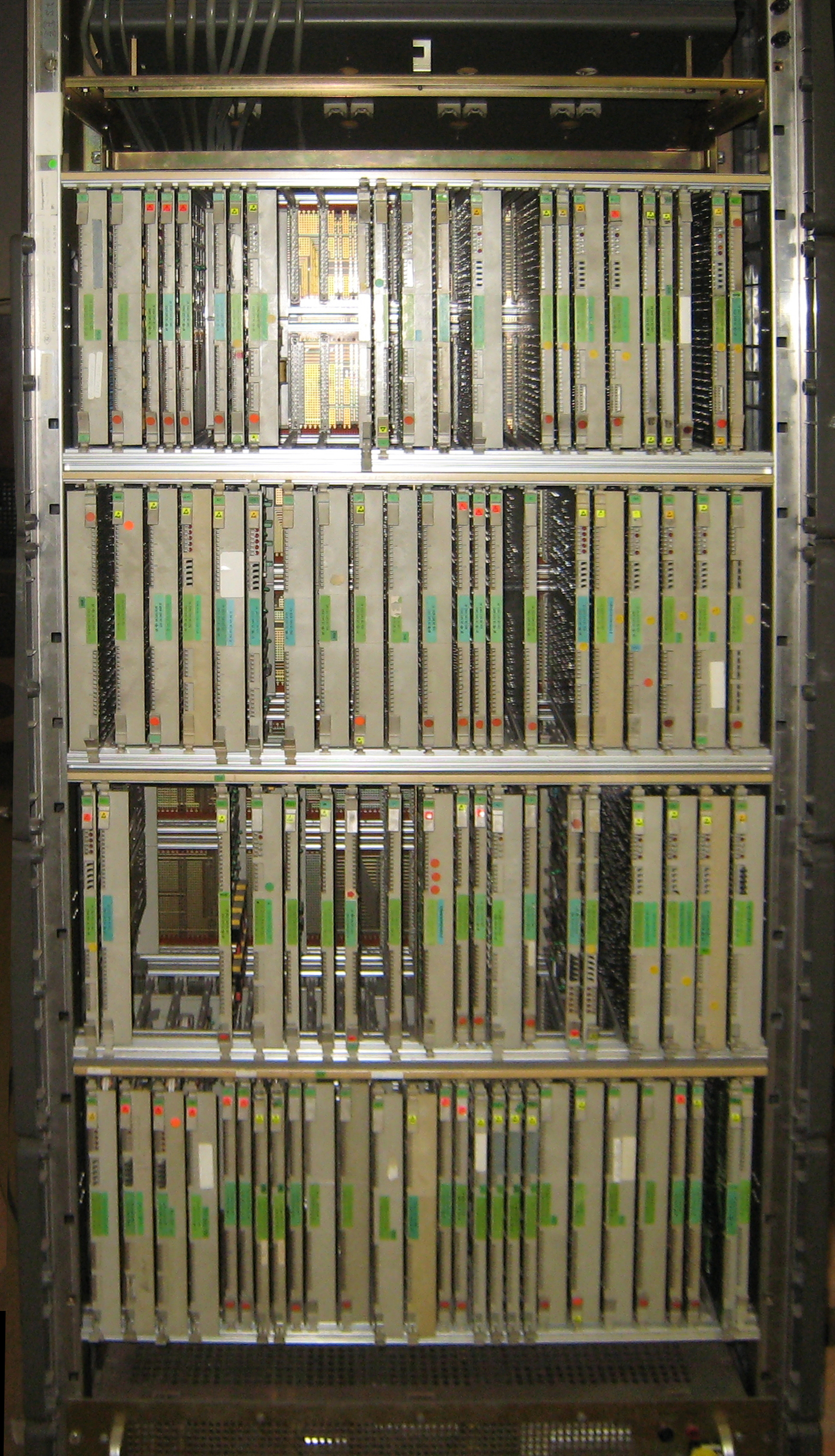

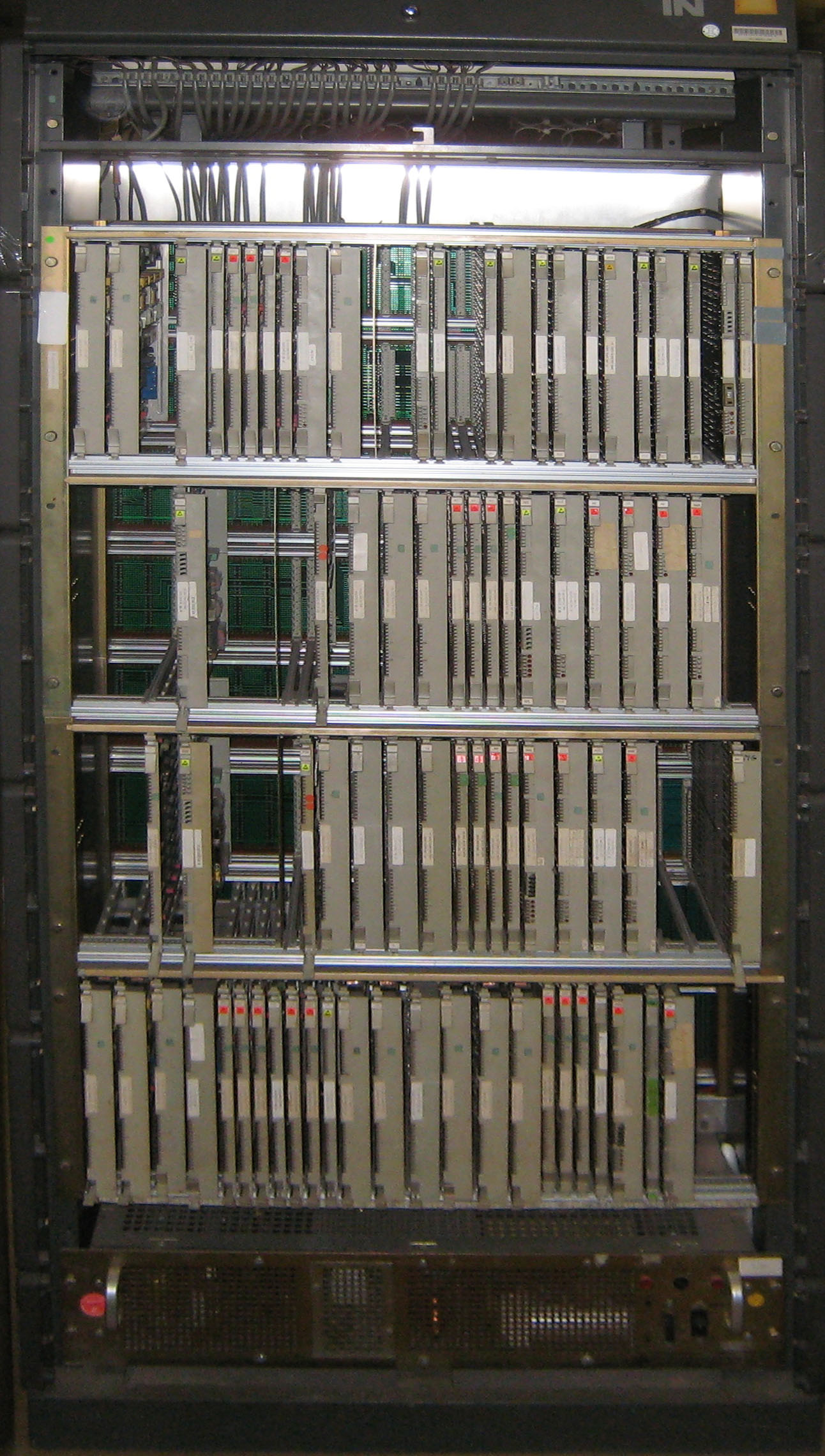

Bei dieser Variante Durchwahl nur bei 2W180 und LM Sammelanschluß ist noch vorhanden. Welche Type?

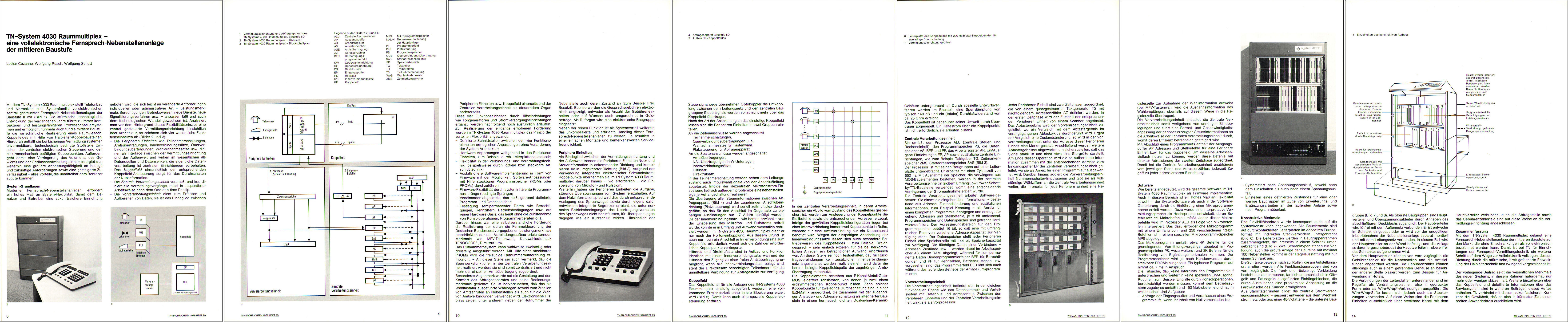

Auszug aus TN-Nachrichten Heft 79 ab Seite 8:
Auszug aus TN-Nachrichten Heft 79 ab Seite 15:
als JPG-Foto:
als PDF-Datei:
tnna_h79_seiten_15_bis_26.pdf
|
Komplettes Heft TN-Nachrichten Heft 79 als .pdf-Datei (ACHTUNG: lange Ladezeit!) |
Ab Seite 15:
TN-System 4030 Raummultiplex - elektronisches Koppelfeld und übertragungstechnische Eigenschaften;
Jürgen Glemser et al.

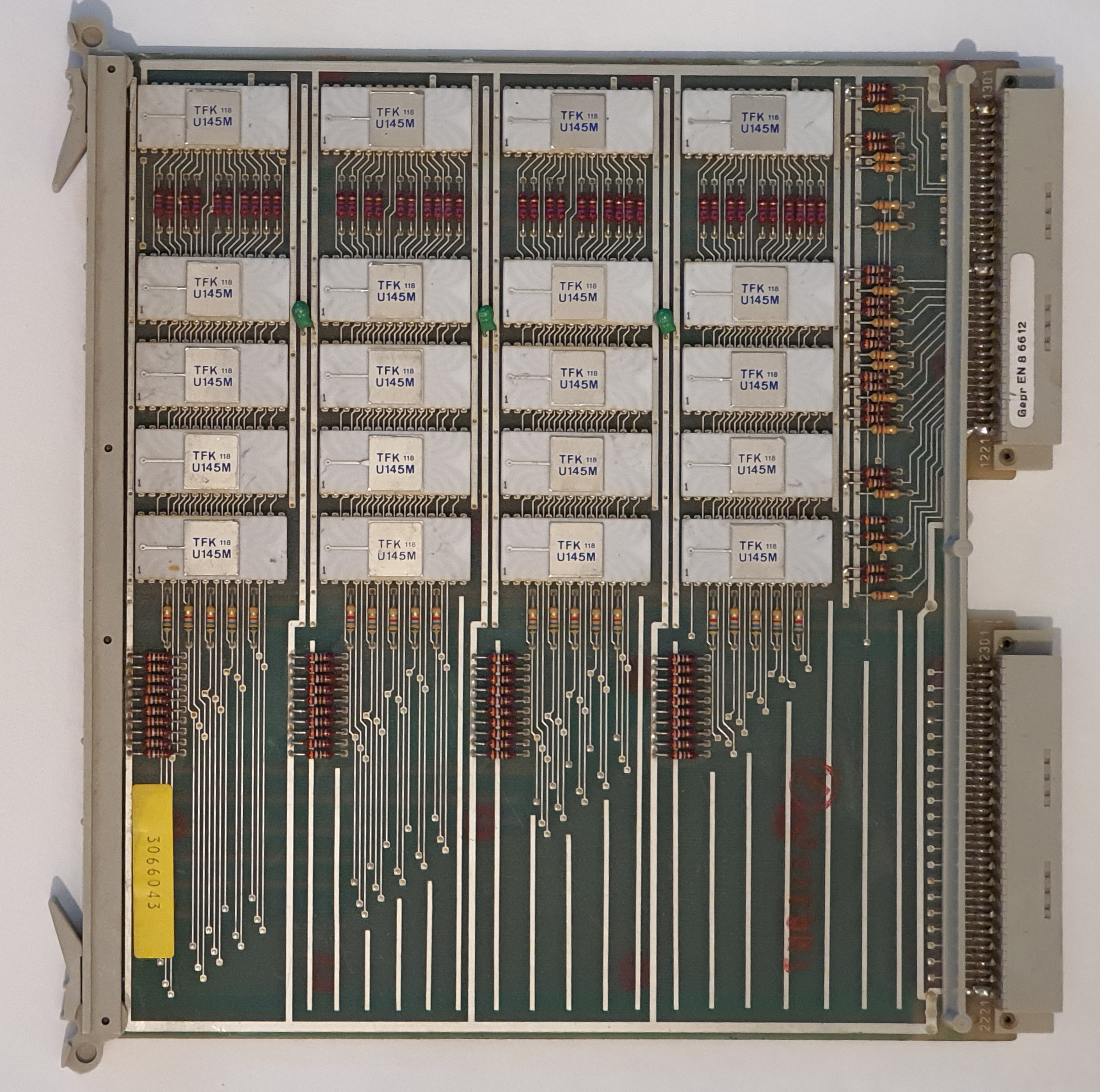

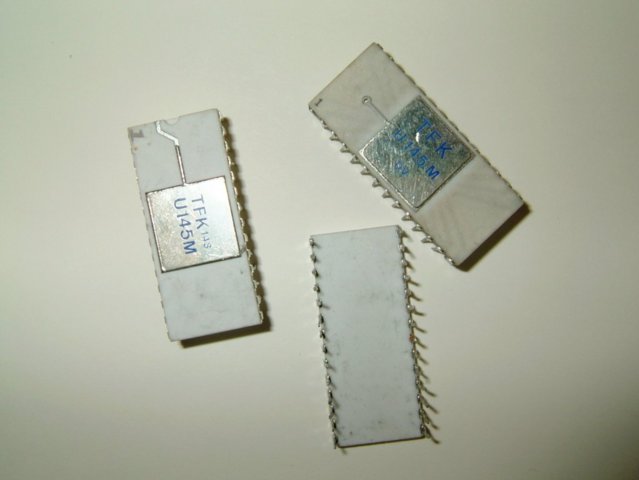

Ansicht des kundenspezifischen MOS-Schaltkreises Koppelbaustein:
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
